解析派瑞林CVD涂层技术：六大类型对比与 F 型的关键优势-IPXXPT电子产品防水专业团队(IPXX Professional Team),创智捷技术服务,PECVD&CVD纳米镀膜,电子产品防水设计,防水材料,气密性检测,电子产品防护方案

一、派瑞林CVD概述与核心特性

派瑞林（Parylene）是一种基于聚对二甲苯（Poly-para-xylylene）的高性能聚合物涂层@IPXXPT®，通过化学气相沉积（CVD）工艺形成。其分子结构在沉积过程中形成高度交联的薄膜，厚度仅为微米级（通常2-25微米），却能提供全面的物理、化学和电学保护。
核心特性包括：

化学惰性：耐强酸（如浓硫酸、盐酸）、强碱（如氢氧化钠）及有机溶剂（丙酮、乙醇等），适用于化工设备防护。

超强电绝缘性：介电强度高达7,000 V/mil（≈275 V/μm），体积电阻率＞10¹⁶ Ω·cm，满足高精密芯片、微电子器件的封装需求。

极端环境耐受性：工作温度横跨-200°C至+150°C，在真空、高湿（RH＞95%）、盐雾等严苛条件下性能稳定。

生物相容性：通过ISO 10993医疗级认证，无细胞毒性，用于植入式医疗器械（如心脏起搏器导线、神经电极）。

纳米级均匀性：无孔无缺陷的连续薄膜，可渗透至器件微米级缝隙，保持元件原始尺寸与功能。


二、派瑞林家族类型及差异化应用

根据化学改性与性能优化，派瑞林分为六大类型@IPXXPT®，覆盖军工、民用及特种领域：

类型	化学特性	核心优势	典型应用场景
Ht（AF4/SF4）	含氟改性	耐高温（长期350°C/短期450°C）、抗紫外、抗辐射、超低摩擦系数（μ＜0.1）	航天器热防护层、核反应堆传感器
C型	氯代单体	超低水汽透过率（＜0.1 g·mm/m²·day）	海洋电子设备、腐蚀性气体环境
F型（vt4）	氟代单体	耐200°C长期高温、抗紫外线（UV-A/B/C波段）	汽车引擎控制模块、户外LED封装
DM型	双甲基改性	高阻隔性（防潮、防溶剂渗透）、电绝缘性、环保无卤素	新能源电池包、环保型PCB涂层
N型	未改性	无卤素、低摩擦（μ=0.2）、防生物吸附	手术器械、内窥镜涂层
UVF型	添加荧光标记物	紫外光下显影（荧光波长450-550 nm）	涂层质量检测、防伪标识

注：Ht型因单体裂解活性高，需在-50°C低温沉积室中加工，且全球仅少数企业（如SCS、KISCO）具备量产能力，每公斤成本超1万美元，民用市场受限。

三、Ht型的技术瓶颈与替代需求

尽管Ht型性能顶尖，但其应用面临三大挑战：

产能与禁售限制：生产工艺需超低温（-50°C）环境控制，全球年产能不足10吨，且美国对华禁售军工级AF4粉体。

涂覆效率低：Ht单体活性高，导致沉积速率仅0.1-0.3 μm/h（N/C型可达0.5-1 μm/h），复杂几何表面覆盖率下降30%。

设备改造成本：需定制低温沉积腔体与高真空系统，设备投资成本增加2-3倍。

市场需求驱动：随着新能源汽车（耐高温电池包）、5G基站（户外耐候电路）及可穿戴设备（轻薄防护层）的兴起，传统N/C型（耐温＜100°C）已无法满足需求，开发Ht型民用替代品（F型vt4）成为行业焦点。

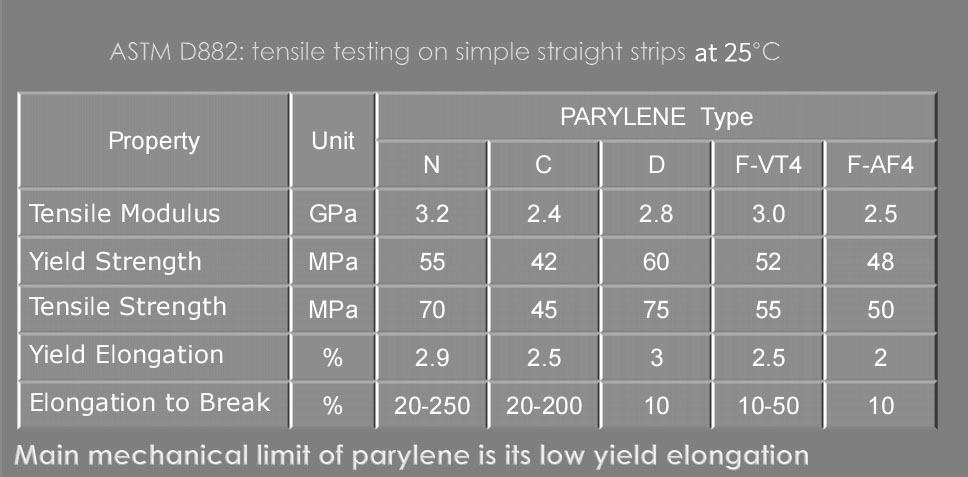

四、派瑞林F型（vt4）的性能突破与应用拓展

作为“民用版Ht型”，F型通过氟代单体优化，在耐热、抗紫外与环保性间取得平衡：

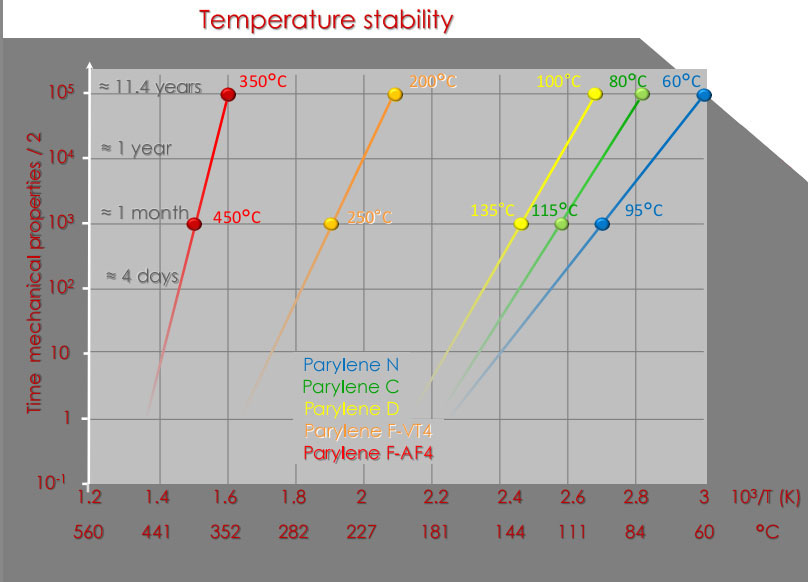

热稳定性提升

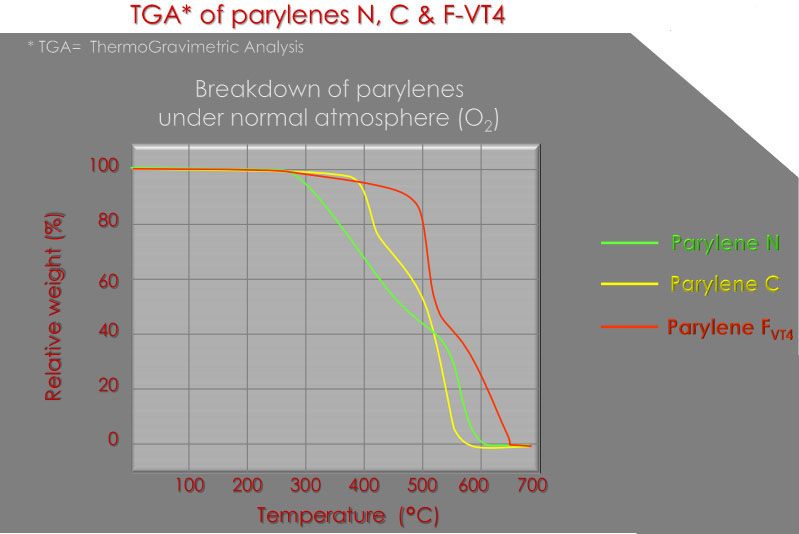

长期耐温：200°C下热失重（TGA）＜1%（N型60°C失重5%，C型80°C失重3%。

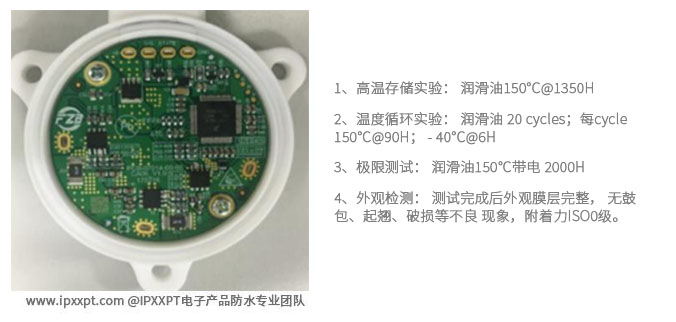

短期耐温：300°C（24小时）无膜层开裂，可替代传统硅胶（耐温180°C）用于电机绝缘@IPXXPT®。

抗紫外机制

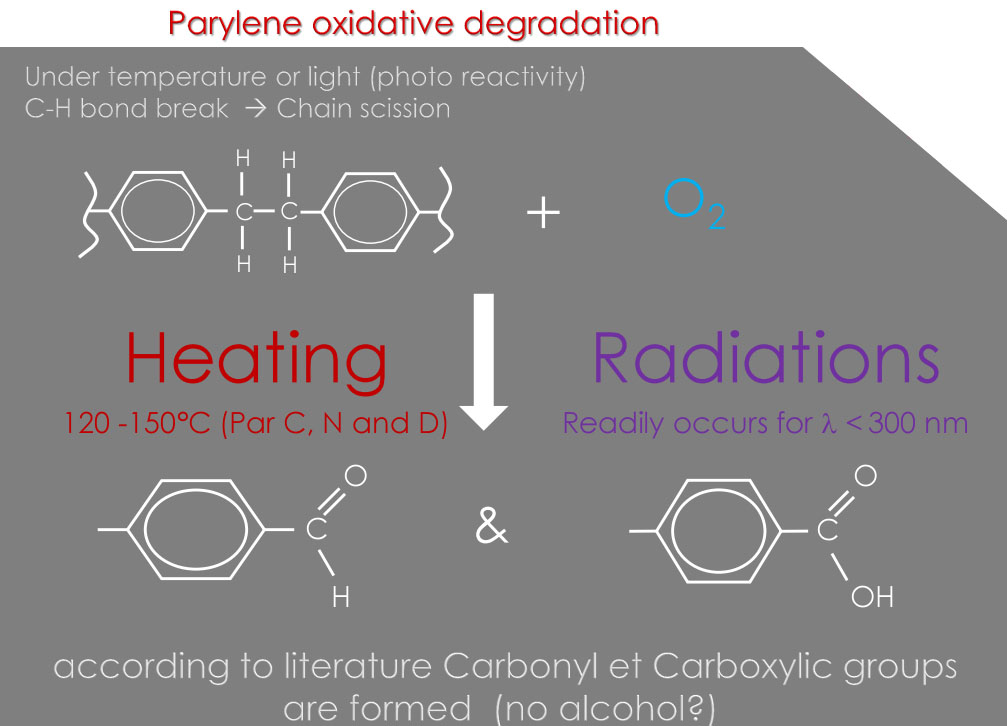

派瑞林F具备抗紫外光特性，普遍应用在高防护要求的LED上@IPXXPT®。派瑞林N、C膜层长时间在太阳下（紫外光直射）后会发生黄变，影响LED观感和性能。F型分子链中C-F键键能达485 kJ/mol（C-H键为413 kJ/mol），可阻断紫外线引发的自由基链式反应，户外LED封装寿命从6个月延长至5年。
