在电子消费品向小型化、精细化、高可靠性演进的进程中，防护性能已成为决定产品竞争力与使用寿命的核心要素。当前电子消费品防护市场呈现 “结构防护与涂层防护协同互补、技术路线迭代升级” 的鲜明特征，两类防护体系下的细分技术因性能、成本及适用场景差异，形成了差异化竞争格局。本文系统梳理电子消费品防护领域的技术架构，深入解析各防护路线的核心特性，重点探讨 PECVD 纳米薄膜的技术优势、市场替代逻辑，为相关企业技术选型与研发人员工艺优化提供专业参考。

一、电子消费品防护市场整体架构

电子消费品防护领域依据技术原理与应用场景，明确划分为结构防护与涂层防护两大核心体系，两类体系在防护维度、适用范围上形成互补，共同支撑电子消费品的防护需求。其中，结构防护作为起源最早的防护形式，构建了电子消费品外部防护的基础框架；涂层防护则伴随电子元器件微型化趋势快速发展，成为解决内部精密部件防护难题的关键方向。在涂层防护体系内，基于技术成熟度与性能差异，进一步形成三防漆、派瑞林镀膜、PECVD 镀膜三类并行技术路线，各类路线的技术特性与成本结构，共同推动市场向多元化、高端化方向发展。

二、核心防护技术路线深度解析

（一）结构防护：基础防护的传统架构

结构防护是电子消费品防护领域的 “基石型” 技术，凭借应用门槛低、外部防护成本可控的核心优势，至今仍在电子消费品中广泛应用。其技术原理是通过外部结构件的物理密封实现防护功能，常见技术形式包括防水胶圈、密封胶条、结构胶黏剂、卡扣式密封座等，主要针对产品外部的水、尘、异物侵入问题，在早期功能型电子消费品（如传统功能手机、基础家电）中，有效满足了基础防护需求。

随着电子消费品技术升级，结构防护的固有缺陷逐渐凸显，成为制约产品性能提升的关键瓶颈：

1. 材质老化问题：结构件多采用橡胶、弹性塑料等高分子材料，长期使用中易出现老化、变形、密封性能衰减，导致防护效果失效；

2. 抗冲击能力弱：电子消费品在日常使用中面临摔落、撞击等意外时，结构件易受损破裂，直接导致防护体系崩溃，对内部精密元器件造成不可逆损伤；

3. 小型化适配性差：在产品小型化、精细化趋势下，结构防护所需的胶圈、胶条等部件占用空间较大，难以适配紧凑的内部结构，甚至限制产品外观设计的灵活性。

上述缺陷为涂层防护技术的崛起创造了市场空间，推动防护技术体系向 “内外协同防护” 方向转型。

（二）涂层防护：精密防护的迭代体系

涂层防护通过在电子元器件（尤其是线路板、芯片模组）表面形成致密薄膜，实现微观层面的全方位防护，有效弥补了结构防护的技术短板。当前市场中三类涂层防护技术路线呈现明显的迭代梯度，各类路线的技术特性与适用场景差异显著。

1. 三防漆：涂层防护的入门级方案

三防漆是涂层防护领域最早商业化的技术路线，核心优势在于技术门槛低、工艺操作简单，通过喷涂工艺将液态涂料均匀涂覆至线路板表面，固化后形成防护膜层，主要实现防潮、防盐雾、防霉的 “三防” 功能，在中低端电子消费品（如入门级路由器、基础传感器）中广泛应用。

但三防漆的技术缺陷突出，难以满足高端产品防护需求：

• 膜层性能不足：膜层致密性差，无法完全阻隔微小水汽与粉尘颗粒侵入，长期防护效果有限，在高湿度、高盐雾环境下易失效；

• 物理特性缺陷：膜层厚度通常在 20-50μm，不仅增加元器件体积，还会阻碍元器件散热，影响设备运行稳定性，同时较厚的膜层可能干扰高频电子信号传输；

• 环保与工艺局限：采用湿法喷涂工艺，涂料中含挥发性有机化合物（VOCs），存在环境污染问题；且喷涂工艺对复杂结构件的覆盖性差，易在元器件间隙、引脚根部形成防护死角。

2. 派瑞林镀膜：中高端防护的过渡方案

派瑞林镀膜采用低压化学气相沉积（LPCVD） 技术路线。其核心技术优势体现在：

• 膜层均匀性优：通过气相沉积工艺，可在复杂形状元器件（如多引脚芯片、微型传感器）表面形成均匀、无针孔的致密膜层，解决了三防漆涂覆不均的问题；

• 防护性能强：膜层具有优异的防潮、防腐蚀、耐老化性能，在医疗电子、工业控制设备等对防护要求较高的场景中得到广泛应用；

• 绕镀能力突出：可深入元器件微小间隙（如 0.1mm 以下缝隙）实现均匀镀膜，覆盖传统喷涂工艺难以触及的区域。

派瑞林镀膜的短板：

• 沉积效率低，成本高：膜层沉积速率通常为 0.1-0.5μm/h，生产效率低，成本较高。

3. PECVD 镀膜：高端防护的新兴技术

等离子体增强化学气相沉积（PECVD）镀膜@IPXXPT^®是涂层防护领域的前沿技术路线，通过引入等离子体增强化学反应，在膜层性能、工艺效率、基材适配性三个维度实现突破。

其核心技术优势包括：

• 低温沉积特性：在 50℃低温环境下即可形成高质量膜层，避免高温对热敏性元器件（如柔性电路板、有机材料组件）的损伤；

• 膜层性能优异：形成的纳米级膜层（厚度通常为 30-500nm）致密性高，防护能力强，可有效阻隔水汽、离子迁移，同时具备优异的耐磨损、耐化学腐蚀性能；

• 绕镀与基材适配性广：等离子体具有优异的渗透性，可在微小间隙、复杂结构表面实现均匀镀膜；适用基材范围覆盖金属、陶瓷、玻璃、塑料、柔性材料等，满足多元化产品需求。

三、PECVD 纳米薄膜的市场替代逻辑与优势

在电子消费品防护技术迭代进程中，PECVD 纳米薄膜@IPXXPT^®凭借 “性能优、成本可控、适配性广” 的综合优势，正加速替代三防漆与派瑞林镀膜的部分市场份额，其替代逻辑基于技术性能、成本结构、应用适配性三大维度的系统性突破，同时与结构防护形成 “协同优化” 的创新模式。

（一）与结构防护：从 “替代” 到 “协同优化”

结构防护在面对含开口结构（如充电接口、音频接口、按键缝隙）的产品时，难以实现完全密封，防护效果存在天然缺陷；同时，单一依赖结构防护需频繁更换老化结构件，导致长期使用成本上升，且防护可靠性受结构件质量影响较大。

PECVD 纳米薄膜虽无法完全取代结构防护，但通过 “微观镀膜 + 结构简化” 的组合方案，实现了两类技术的协同优化：

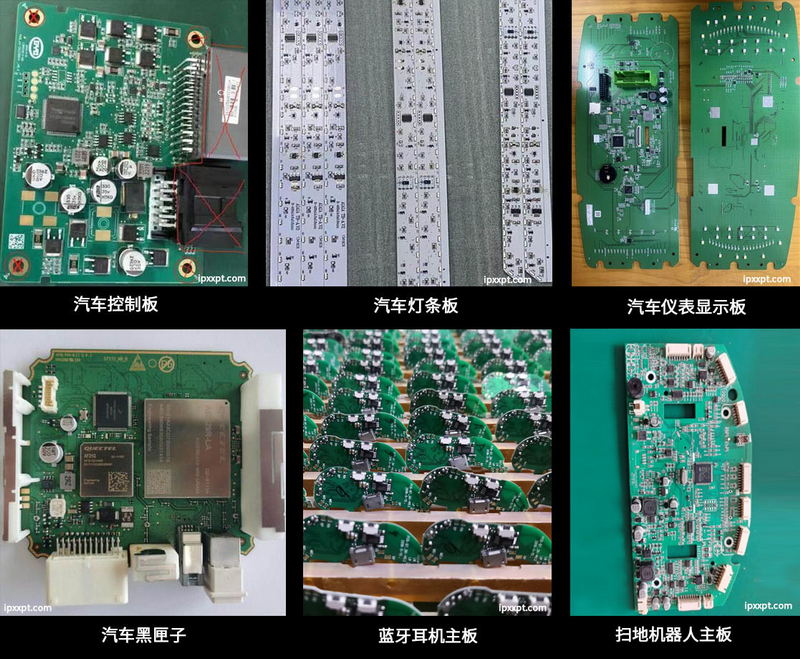

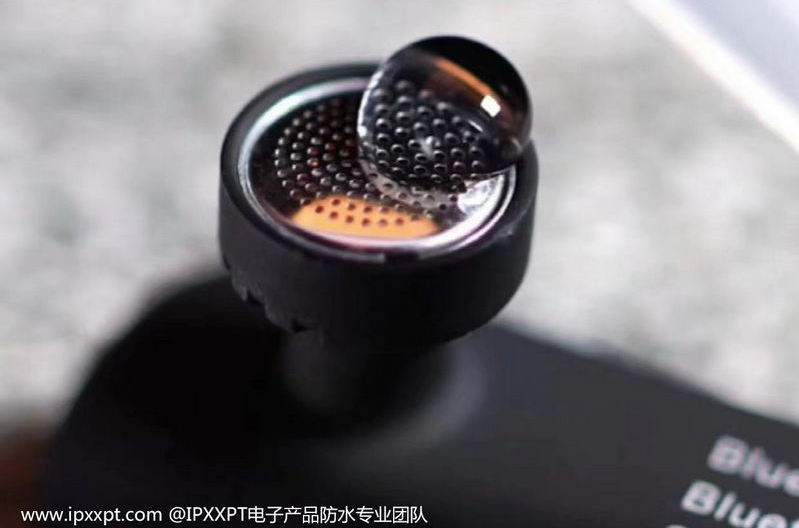

1. 先通过 PECVD 纳米薄膜@IPXXPT^®对内部重点元器件和主板进行全包裹式镀膜，形成微观层面的防护屏障；对产品整体超疏水镀膜，使水无法通过毛细作用渗透进入内部；

2. 基于微观防护基础，对外部结构件及密封辅料进行 “减法设计”，减少胶圈、胶条的使用数量与体积；

3. 最终在提升产品整体防护可靠性的同时，降低结构件成本，优化产品外观设计与内部空间利用率，有效解决结构防护的核心痛点。

（二）与三防漆：性能与成本的双重突破

三防漆的技术短板集中在环保性、膜层性能与工艺局限，而 PECVD 纳米薄膜@IPXXPT^®在这些维度实现了全面超越：

1. 环保性升级：采用气相沉积工艺，无挥发性有机化合物排放，完全符合当前环保法规要求，解决三防漆的污染问题；

2. 膜层性能优化：膜层厚度控制在纳米至微米级别（30nm-2μm），远薄于三防漆，有效避免对元器件散热与电子信号传输的影响；同时膜层致密性高，防护寿命较三防漆提升 3-5 倍；

3. 成本竞争力提升：随着 PECVD 工艺规模化应用，设备折旧与耗材成本持续下降，当前已实现与三防漆成本接近的水平，在性能显著优势的基础上，形成 “性价比替代” 格局。

（三）与派瑞林镀膜：效率与成本的精准超越

派瑞林镀膜虽在膜层均匀性和防护性能上优于三防漆，但在沉积效率、成本控制上存在明显短板，PECVD 纳米薄膜则实现了针对性突破：

1. 沉积效率提升：PECVD 通过等离子体增强反应，沉积速率可达 1-5μm/h，是派瑞林镀膜的 5-10 倍，满足大规模量产需求；

2. 膜层厚度优化：仅需 30-500nm 的膜层厚度即可实现与派瑞林（>5μm）同等的防护效果，大幅降低材料成本与工艺周期。

四、总结与展望

当前电子消费品防护市场正处于 “结构防护基础支撑、涂层防护高端突破” 的技术转型期，PECVD 纳米薄膜@IPXXPT^®凭借综合性能优势，已成为高端防护领域的核心发展方向。PECVD 纳米薄膜凭借精准的膜层厚度控制、卓越的防护性能、优异的绕镀能力、广泛的基材适配性，正快速抢占三防漆与派瑞林镀膜的市场份额，成为电子消费品高端防护领域的核心技术方向。对于企业而言，把握PECVD技术趋势、强化工艺研发与产业链协同，将是抢占高端电子消费品防护市场的关键。
